三维柔性焊接多孔定位方箱

三维柔性焊接多孔定位方箱产品概述

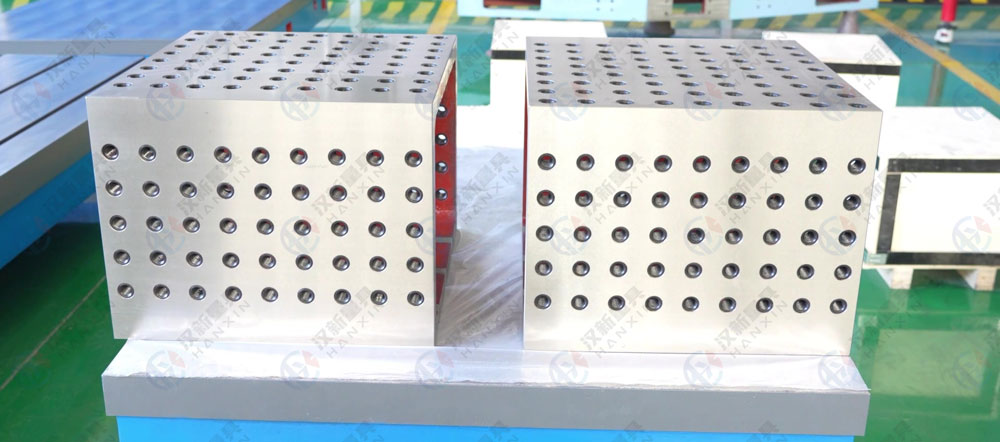

多孔定位方箱又称工装立方箱、柔性垫高基座，箱体内部带有加强筋，六面经过精密研磨加工，每一面矩阵式排布标准定位孔；依靠模块化组合，搭建三维立体工装基准，是三维柔性焊接平台不可或缺的配套配件。整体经过双层时效处理消除铸造应力，工作面耐磨抗焊渣飞溅，长期承重、高温焊接环境不易变形，基准精度持久稳定。

三维柔性焊接多孔定位方箱是柔性工装系统核心立体基准模块，箱体多面排布标准化锁紧定位孔，搭配定位销、压紧组件自由搭建夹具；可堆叠垫高、多角度装夹工件，适配多规格零部件焊接、机加工、立体检测、钳工划线，解决多品种工件工装重复定制、换型缓慢的痛点。

核心材质与生产工艺

HT300 灰铸铁款

整体铸造成型→两次高温退火时效→六面数控铣削→精密刮研研磨→孔系数控镗孔→防锈耐磨处理；减震性能优秀，适合精密检测、机加工垫高、钳工划线工位。

合金钢钢制淬火款

厚钢板整体焊接加工→去应力退火→整体淬火硬化→多面精磨→标准定位孔镗削；硬度高、耐电焊飞溅、抗磕碰冲击，多用于焊接车间恶劣工况。

标准通用孔系

行业通用规格：孔径 Φ16mm / Φ28mm，孔距 50×50mm 矩阵排布，市面所有柔性工装配件均可通用互换。

行业应用场景

汽车零部件行业

电池托架、底盘车架、防撞梁、排气管、座椅支架焊接立体定位。

工程机械加工

液压阀体、设备支架、重型箱体工件焊接、加工中心垫高基座。

轨道交通配件

地铁车体结构件、制动零部件、机车支架柔性焊接工装。

新能源产业

光伏支架、储能电池外壳、电动车配件焊接定位。

钣金加工厂

异形钣金件、折弯件、五金构件多角度焊接固定。

模具钳工车间

模仁、镶块立体划线，型腔工件垂直度、平行度精度校验。

数控机加工工位

卧式加工中心垫高支座，复杂箱体多面孔加工基准平台。

自动化机器人工作站

机器人焊接工位模块化底座，快速切换产品工装。
